Ультрафиолетовое отверждение NBP365 узкополосный фильтр
Узкополосный фильтр NBP365 — это высокоэффективный узкополосный фильтр, предназначенный для ультрафиолетового диапазона 365 нм. Благодаря многослойному диэлектрическому покрытию он отличается точной центральной длиной волны, высоким коэффициентом пропускания и превосходной глубиной отсечки.
Описание
маркер
Подробная информация
Узкополосный фильтр NBP365 — это высокоэффективный узкополосный фильтр, предназначенный для ультрафиолетового диапазона 365 нм. Благодаря многослойному диэлектрическому покрытию он отличается точной центральной длиной волны, высоким коэффициентом пропускания и превосходной глубиной отсечки. Этот фильтр эффективно отделяет целевой ультрафиолетовый сигнал от рассеянного света, значительно улучшая отношение сигнал/шум оптических систем. Он широко используется в флуоресцентной микроскопии, ультрафиолетовом отверждении, биомедицинской диагностике, экологическом анализе, а также в системах безопасности и защиты от подделок.

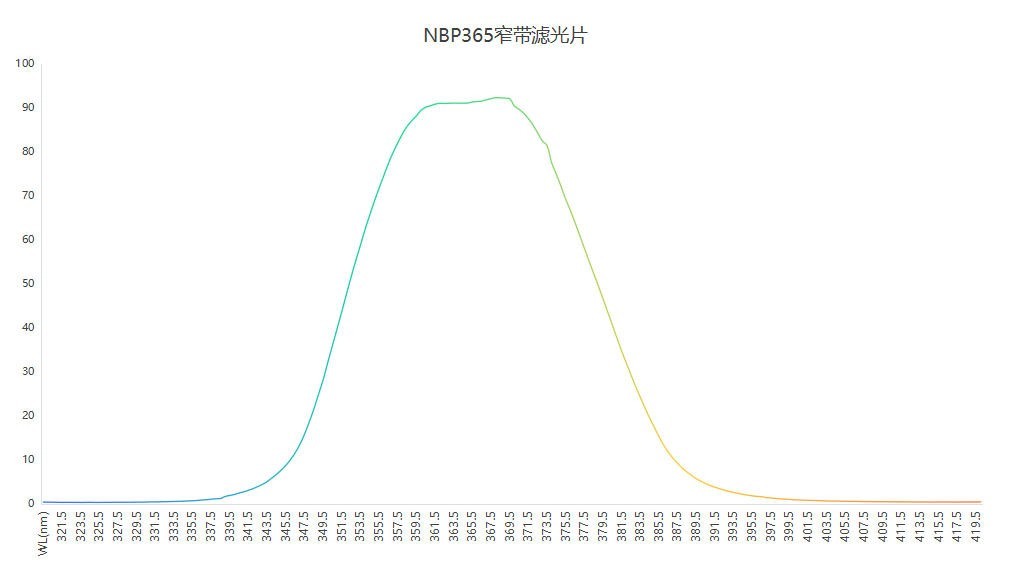

Оптические индикаторы
Центральная длина волны: 365 нм ± 8
Максимальное пропускание: T > 90% (настраивается)
Полуширина на половине максимума (HWHM): 28 нм (настраиваемая)
Диапазон отсечки: 320-330 нм / 410-420 нм
Глубина отсечки: T < 1% (настраиваемая)
Подробное описание типичных областей применения
Флуоресцентная микроскопия (ультрафиолетовый канал)
Конкретные области применения: Используется в широкопольной флуоресцентной микроскопии, конфокальной микроскопии или флуоресцентной микроскопии с полным внутренним отражением (TIRF) для скрининга возбуждающего света с длиной волны 365 нм.
Подходящие красители: DAPI, Hoechst 33342/33258, Alexa Fluor 350, AMCA, LysoTracker Blue и др.
Улучшенные характеристики: фон изображения становится темнее, а контрастность целевого сигнала значительно повышается, что делает его особенно подходящим для экспериментов по перекрытию многоцветной флуоресценции.
УФ-отверждение и фотолитография
Области применения: системы полимеризации на основе светодиодов с длиной волны 365 нм, спектральное формирование источников света в УФ-литографических установках. Фильтр NBP365 удаляет бесполезные и вредные длины волн, делая энергию полимеризационного света более чистой и концентрированной, что обеспечивает равномерную глубину полимеризации и защищает термочувствительную подложку от повреждений, вызванных коротковолновым УФ-излучением.
Требования к процессу: 365 нм — это широко используемая длина волны отверждения в УФ-А диапазоне, подходящая для отверждения клеев, чернил и фоторезистов. Длины волн примесей (<330 нм) могут вызывать окисление или деградацию поверхности материала; свет с длиной волны >410 нм не может эффективно инициировать реакции фотоинициатора.
Примеры применения: 3D-печать с отверждением смолы, микроэлектронная литография и изготовление волоконно-оптических брэгговских решеток.
Количественная ПЦР в реальном времени (кПЦР) и микропланшетный ридер
Конкретные области применения: оптический модуль обнаружения прибора для количественной ПЦР, канал ультрафиолетового возбуждения в многофункциональном микропланшетном ридере.
Принцип детектирования: для зондов TaqMan или красителей SYBR Green часто требуется ультрафиолетовое возбуждение (около 365 нм), а излучаемый свет обычно находится в диапазоне 450-520 нм. Если оптический путь возбуждения загрязнен, это будет мешать детектированию излучаемого света, что приведет к отклонениям в значении Ct.
Преимущества фильтра: ширина полосы пропускания 28 нм позволяет компенсировать некоторый дрейф светодиодных или ксеноновых ламп, а глубина отсечки <1% гарантирует, что утечка рассеянного света будет ниже уровня шума обнаружения, что повышает надежность обнаружения образцов с низкой концентрацией.
Анализ окружающей среды и качества воды (метод поглощения ультрафиолетового излучения)
Конкретные области применения: Онлайн-мониторинг загрязняющих веществ в воде, таких как нитраты (NO₃⁻), нитриты, озон (O₃) и диоксид серы (SO₂).
Спектральная основа: нитрат-ионы имеют отчетливый характерный пик поглощения в районе 365 нм, что является широко используемой длиной волны для измерения нитратного азота с помощью методов ультрафиолетового поглощения. Однако гуминовые вещества и мутность в водоемах могут вызывать рассеяние или интерференцию поглощения.
Преимущества фильтров: Узкополосные фильтры ограничивают диапазон излучения источника света 365 нм ± 14 нм, избегая области сильного поглощения органических веществ ниже 350 нм и области влияния рассеяния мутности выше 400 нм, тем самым улучшая линейность и воспроизводимость измерений. При использовании с ксеноновыми лампами или светодиодами можно достичь обнаружения на уровне частей на миллиард (ppb).
Ультрафиолетовая защита и идентификация для предотвращения подделок
Области применения: оборудование для проверки банкнот, аутентификация паспортов/документов и обнаружение чернил, используемых для защиты от подделок, с помощью ультрафиолетового излучения.
Принцип работы: Большинство средств защиты от подделок демонстрируют специфическую цветовую флуоресценцию (например, красную или зеленую) при возбуждении ультрафиолетовым излучением с длиной волны 365 нм. Однако рассеянный видимый свет от окружающего освещения или источников ультрафиолетового излучения может маскировать эту слабую флуоресценцию.
Эффект фильтрации: Фильтр NBP365, установленный перед источником ультрафиолетового излучения, обеспечивает чистое излучение с длиной волны 365 нм, предотвращая помехи от собственного излучения. Одновременно с этим, фильтр с длиной волны 410-420 нм предотвращает ошибочную интерпретацию длинноволнового ультрафиолетового или фиолетового света как сигналов флуоресценции. Этот фильтр также может использоваться в оптическом тракте приема флуоресценции на стороне наблюдения (в сочетании с длинноволновым фильтром) для дальнейшего повышения точности распознавания.
Машинное зрение и контроль полупроводниковых компонентов
Конкретные области применения: обнаружение дефектов поверхности пластин, визуализация с использованием ультрафиолетового излучения и измерение толщины тонких пленок.
Технические преимущества: Короткая длина волны (365 нм) имеет меньший дифракционный предел, что обеспечивает более высокое разрешение изображения по сравнению с видимым светом. Кроме того, отражательная способность или поглощательная способность многих полупроводниковых материалов (таких как кремний и нитрид галлия) значительно изменяется в зависимости от состояния поверхности при воздействии ультрафиолетового света. Фильтр NBP365 отфильтровывает рассеянный свет от источника света, позволяя системе визуализации получать освещение с одной длиной волны, уменьшая хроматическую аберрацию и артефакты, а также повышая эффективность обнаружения дефектов.
Параметры настройки
Пользовательское соотношение полуширины (WHV): 10 нм / 15 нм / 20 нм / 28 нм / 40 нм / 50 нм
Максимальные пределы настройки: OD2 (T<1%) / OD3 (T<0,1%) / OD4 (T<0,01%)
Размеры и формы: круглые (φ6 мм ~ φ200 мм), квадратные, прямоугольные; по запросу доступны формы на заказ.
Способы упаковки: кристалл без корпуса / металлическое кольцо (M4~M52) / затемненный корпус / защитная пленка на клеевой основе
Угол падения: 0° (по умолчанию), небольшие отклонения угла, такие как 6° и 12°, могут быть настроены.
Информация для заказа
| Модель продукта | центральная длина волны | Половина высоты и ширины | диаметр | Глубина отсечки | Упаковка |
| NBP365-28-12.7 | 365 нм | 28 нм | 12,7 мм | Т<1% | никто |
| NBP365-20-25.4 | 365 нм | 20 нм | 25,4 мм | Т<0,1% | металлическое кольцо |
| NBP365-40-50 | 365 нм | 40 нм | 50 мм | Т<1% | Почерневшая оболочка |
Для более точных спецификаций, пожалуйста, предоставьте требования к вашему приложению и параметры системы, и мы бесплатно разработаем решение по фильтрации.
связаться с нами
