Как выбрать фильтры для фотополимерных 3D-принтеров — всесторонний анализ в диапазоне от 355 нм до 405 нм.
2026-08-04
На распечатанной вами модели сбоку видна волнистая, отчетливо различимая текстура.
Сначала вы подумали, что проблема в смоле. Вы попробовали три разные смолы, но текстура осталась.
Вы отрегулировали время экспозиции, скорость отслаивания и параметры толщины слоя — потратили целый день на поиск неисправности, и в итоге проблема уменьшилась с «очевидной» до «менее заметной».
А вы не думали, что виновником может быть крошечный фильтр в оптическом тракте?
В оптическом тракте фотополимерной 3D-печати фильтр является окончательной «проверкой качества света». Он определяет, какой свет достигает смолы, а какой блокируется. Выбор неправильного фильтра может привести либо к недостаточно чистому свету, что вызывает неравномерное отверждение между слоями, либо к утечке рассеянного света, из-за чего затвердевают участки, которые не должны отверждаться.
В этой статье четко объясняются ключевые моменты выбора фильтра в диапазоне 355 нм и 405 нм.
Что делают фильтры в оптическом тракте 3D-печати? Принцип фотополимерной 3D-печати несложен: ультрафиолетовое излучение облучает жидкую фоточувствительную смолу → смола подвергается фотополимеризации → жидкость превращается в твердое состояние → модель создается слой за слоем.
Однако в реальных машинах несколько оптических компонентов разделяют свет от источника света до смолы. Фильтр действует как три важнейшие линии защиты на этом пути света:
Первая линия: «очистка» на выходе источника света. В отличие от лазеров, светодиодные источники света не обладают высокой монохроматичностью; они излучают более широкий ультрафиолетовый диапазон. Например, светодиодная лампа с номинальной длиной волны 405 нм может фактически излучать «спектральный пакет» от 395 нм до 415 нм. Без фильтра эффективность отверждения длин волн, близких к пику поглощения смолы, значительно снижается. В устройствах DLP и LCD добавление полосового фильтра 405 нм к модулю источника света сжимает полосу пропускания с десятков нанометров до ±5 нм, улучшая «чистоту» света и обеспечивая точное попадание каждого луча на пик поглощения смолы.
Второй этап: «контроль» через защитное окно резервуара со смолой. Это самый важный шаг. Прозрачное окно в нижней части резервуара со смолой пропускает ультрафиолетовый свет и попадает на смолу. Если это окно — просто кусок обычного стекла, то естественный свет из окружающей среды, люминесцентные лампы в мастерской и даже экран телефона с соседнего рабочего места постоянно освещают резервуар со смолой.
Результат: смола медленно затвердевает, даже когда вы не печатаете. Вязкость увеличивается, текучесть уменьшается, и новая и старая смолы смешиваются. Точность печати незаметно снижается с каждым днем.
Решение заключается в том, что окно не может быть обычным стеклом — это должен быть фильтр с покрытием. Это обеспечивает высокую пропускаемость целевой длины волны ультрафиолетового излучения, отсекая при этом все остальные длины волн.
Третий слой: «защита» от окружающего света. В высокотехнологичных промышленных машинах на внешний корпус добавляются ультрафиолетовые фильтры. Эта линия защиты самая простая и легко упускаемая из виду — она не участвует в прохождении света, но определяет срок службы всего резервуара со смолой.
Почему нельзя использовать 355 нм и 405 нм взаимозаменяемо? Разработка рецептур фотоотверждаемых смол основана на ключевом параметре: длине волны пика поглощения. «Длина волны отверждения», указанная производителями смол в технических характеристиках, не является рекомендуемым значением — это пороговое значение разрыва химической связи. Даже разница в 5 нм может привести к снижению эффективности реакции фотополимеризации на порядок.
Это как ключ и замок. «Ключ» с длиной волны 355 нм не может открыть «замок» с длиной волны 405 нм — длина волны неверна, и энергии фотонов недостаточно для возбуждения фотоинициатора и его разложения.

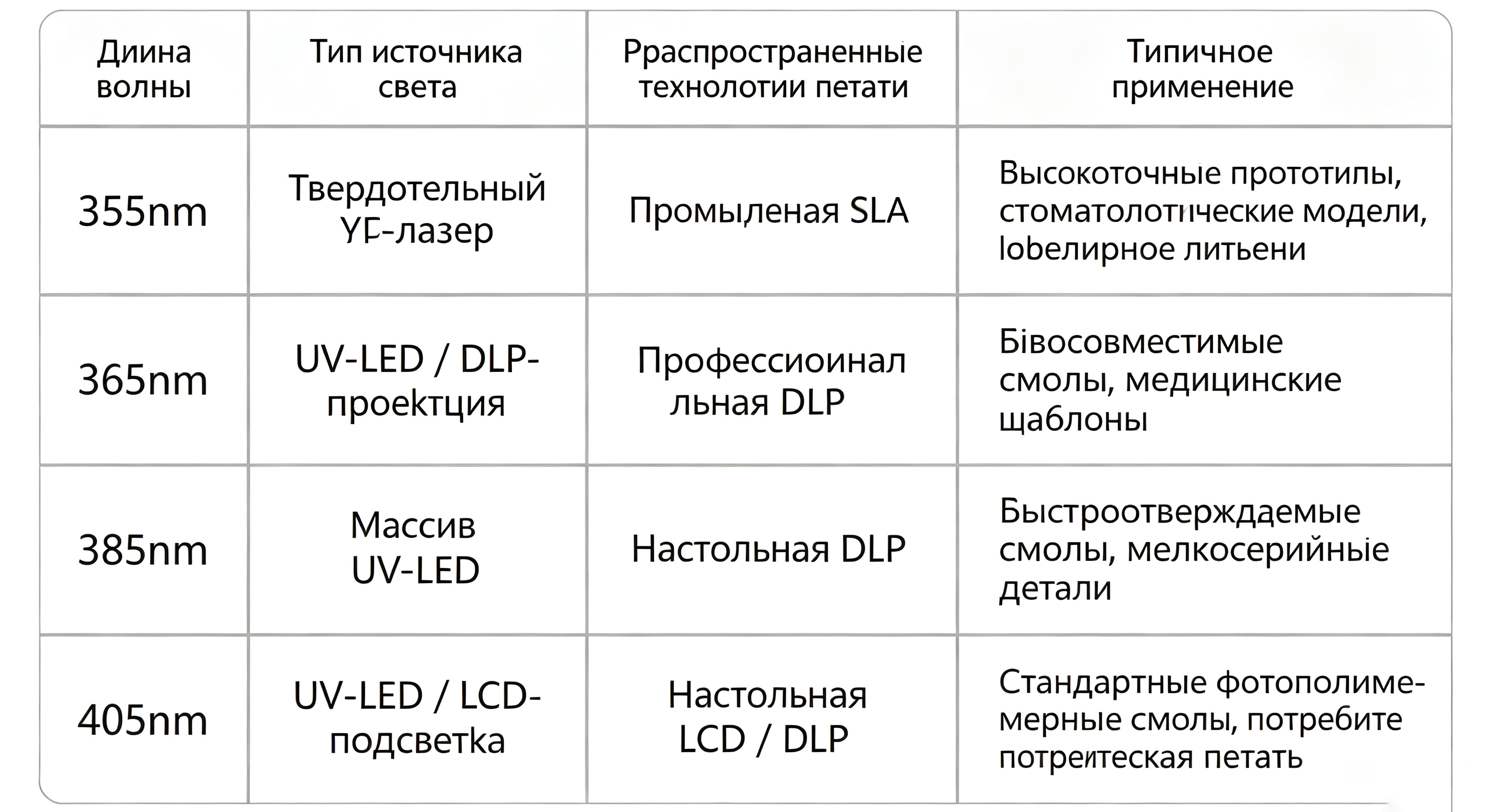

Фактическое распределение длин волн примерно следующее:
Поэтому первым шагом при выборе фильтра является не изучение параметров, а определение того, на какой длине волны ваша смола действительно работает. Фактическое тестирование более надежно, чем изучение технических характеристик. Возьмите образец смолы от производителя и просканируйте его кривую пропускания спектрометром, чтобы найти точное местоположение пика поглощения. Затем выберите подходящий фильтр, соблюдая погрешность в пределах ±2 нм.
Три основных параметра определяют потолок качества печати.
Фильтры — это не просто «пропускание света». Три параметра напрямую определяют эффект печати:
① Пиковое пропускание: определяет скорость отверждения.
Чем выше пропускание на целевой длине волны, тем больше эффективной световой энергии, попадающей на смолу. Увеличение пропускания с 85% до 92% может показаться всего лишь разницей в 7 пунктов, но это может сократить скорость отверждения на 15-20%. Это связано с тем, что скорость реакции фотоотверждения не линейно зависит от интенсивности света; Вблизи порогового значения каждая дополнительная точка интенсивности света действует как ускоритель.
Требования к промышленным машинам: Целевая длина волны ≥90%; фильтры с меньшей интенсивностью просто тратят энергию источника света впустую.
② Глубина отсечки: определяет стабильность точности
Пропускание решает проблему «возможно ли попасть в цель», а глубина отсечки решает проблему «возможно ли попасть в цель точно».
Хороший полосовой фильтр должен иметь пропускание ≤0,1% (уровень OD3) в непропускающей области. Если глубина отсечки недостаточна — например, 1% — это означает, что 1 из каждых 100 «неправильных» лучей пройдет через фильтр.
Эти рассеянные лучи не испортят вашу модель напрямую. Однако они незаметно вызовут слабую реакцию отверждения по краям каждого слоя. Со временем: углы затупятся, тонкие столбики утолщатся, а отверстия в негативном пространстве уменьшатся. Модель, возможно, в целом выглядит презентабельно, но точность незаметно снизилась с ±0,05 мм до ±0,1 мм.
③ Полуширина (FWHM): определяет «чистоту»
FWHM — это диапазон длин волн, пропускаемых полосовым фильтром. Для светодиодных источников света достаточно FWHM 20-50 нм, в то время как для лазерных источников света требуется более узкий диапазон — 5-10 нм.
Чем уже полуширина, тем «чище» свет, но тем дороже фильтр. Общее правило: при каждом уменьшении полуширины узкополосного фильтра вдвое количество слоев покрытия удваивается, а стоимость увеличивается на 40-60%. Если спектр вашего светодиода сосредоточен в пределах ±15 нм, фильтра с полушириной 20 нм более чем достаточно. Не тратьте деньги на «более узкие» фильтры.
Как выбрать фильтры для трех распространенных технологий
SLA (лазерное сканирование): Фильтр на головке источника света не нужен
Это распространенное заблуждение. Многие считают, что для «очистки» света к лазерному выходу необходимо добавить узкополосный фильтр.
Нет.
Твердотельные ультрафиолетовые лазеры (355 нм) обычно имеют ширину линии <0,1 нм — они по своей природе монохроматичны. Добавление фильтра к лазерному выходу — это как установка ограничителя скорости на Ferrari. На самом деле для SLA необходимо защитное окно для смоляной ванны — использование длинноволнового фильтра с длиной волны отсечки около 380 нм. Это позволяет лазеру с длиной волны 355 нм проходить сквозь него, блокируя при этом видимый и ближний ультрафиолетовый свет из окружающей среды.
DLP (цифровая обработка света): Ключ к успеху — согласование источника света
DLP использует чип DMD для «проецирования» света на смолу. Источником света обычно является светодиодная матрица с длиной волны 385 нм или 405 нм. Источник света не является чисто монохроматическим — полоса пропускания должна быть сжата с помощью фильтров.
Формула выбора: Модуль источника света оснащен полосовым фильтром 405 нм (или 385 нм) с полушириной 10 нм. Окно резервуара со смолой оснащено длинноволновым фильтром той же длины волны, с длиной волны отсечки на 15-20 нм ниже целевой длины волны.
Почему для резервуара со смолой используется длинноволновый фильтр вместо полосового? Потому что источник света DLP уже прошел очистку с помощью полосового фильтра. Основная задача в резервуаре со смолой больше не в том, чтобы бороться с примесями источника света, а в том, чтобы блокировать окружающий свет — достаточно длинноволнового фильтра, и он дешевле.
ЖК-дисплей (жидкокристаллическая маска): защита экрана важнее очистки
ЖК-печать стала абсолютным фаворитом настольной печати в последние годы. Однако у ЖК-экранов есть серьёзная проблема: они быстро стареют под воздействием сильного ультрафиолетового излучения. Срок службы потребительского ЖК-экрана составляет приблизительно 500-2000 часов при непрерывном облучении ультрафиолетовым светом с длиной волны 405 нм.
Фильтр на окне смоляной ванны выполняет здесь дополнительную задачу: не только обеспечивает качество света, но и продлевает срок службы ЖК-экрана. Решение включает два этапа:
Во-первых, над источником света используется полосовой фильтр для обеспечения чистоты длины волны. Во-вторых, в окне смоляной ванны используется полосовой фильтр с твёрдым покрытием — он не только блокирует нецелевые длины волн, но и отражает инфракрасное тепловое излучение. ЖК-экраны наиболее уязвимы к двум факторам: УФ-старению и термическому старению. Хороший фильтр смоляной ванны может снизить рабочую температуру экрана на 5-10°C и продлить срок его службы более чем на 30%.
Таблица быстрого выбора
| Технология печати | Длина волны источника света | Расположение светофильтра | Рекомендуемый тип светофильтра | Основные требования к параметрам |
| Промышленная SLA | 355 нм | Окно ванны для смолы | Длинноволновой пропускающий светофильтр | Граничная длина волны ~380 нм, коэффициент пропускания на 355 нм ≥90% |
| Профессиональная DLP | 385 нм | Модуль источника света | Полосовой светофильтр | Центральная длина волны (CWL) 385 нм, полуширина ≤10 нм, коэффициент пропускания ≥90% |
| Профессиональная DLP | 385 нм | Окно ванны для смолы | Длинноволновой пропускающий светофильтр | Граничная длина волны ~365 нм |
| Настольная DLP | 405 нм | Модуль источника света | Полосовой светофильтр | Центральная длина волны (CWL) 405±2 нм, полуширина ≤10 нм |
| Настольная DLP | 405 нм | Окно ванны для смолы | Длинноволновой пропускающий светофильтр | Граничная длина волны ~385 нм |
| Настольная LCD | 405 нм | Модуль источника света | Полосовой светофильтр | Центральная длина волны (CWL) 405±2 нм, полуширина ≤20 нм |
| Настольная LCD | 405 нм | Окно ванны для смолы | Полосовой светофильтр с твердым покрытием | Блокировка уровня OD3, устойчивость к тепловому излучению, защита LCD-экрана |
Три распространённые ошибки
Ошибка 1: Использование «УФ-пропускающего стекла» вместо фильтра. Хотя обычное кварцевое стекло пропускает УФ-излучение, его кривая пропускания снижается медленно, а не резко. В результате вместе с ним проникает большое количество ближнего УФ/видимого света, что делает фильтр неэффективным.
Ошибка 2: Фокусировка только на центральной длине волны и игнорирование полуширины (WHM). Два «фильтра 405 нм», один с WHM 5 нм, а другой с 40 нм, совершенно различны по своему применению. Более узкая WHM приводит к более чистому свету и более равномерному отверждению; более широкая WHM может пропускать больше общей энергии и отверждаться быстрее, но если смола чувствительна к длине волны, на краях легко может произойти переотверждение.
Ошибка 3: Игнорирование долговременной стабильности. Диэлектрическая пленка фильтра постепенно разрушается при высоких температурах и влажности, при этом коэффициент пропускания снижается на 1-3% в год. Если температура в резервуаре с полимерной смолой постоянно превышает 40℃ (чего легко достичь при непрерывной печати), при выборе фильтров запросите у поставщика отчет о результатах испытаний на стабильность в окружающей среде или отдайте приоритет изделиям, покрытым кварцевой подложкой с использованием технологии ионно-ассистированного осаждения (IAD).
В фотополимерной печати фильтры — это те детали, о которых «никогда не задумываешься, пока что-то не пойдет не так». Однако каждый фильтр в оптическом тракте делает одно и то же — сообщает «неправильному свету»: этот путь заблокирован.
355 нм или 405 нм? Лазер или светодиод? SLA или LCD?
Уточнение этих трех вопросов поможет вам выбрать правильный фильтр. Если вы не уверены, пришлите нам данные о вашей смоле и параметры источника света, и мы поможем вам подобрать подходящую длину волны.
Какую длину волны использует ваш фотополимерный принтер в вашей мастерской? Вы сталкивались с ситуацией, когда точность печати постепенно снижается со временем?
